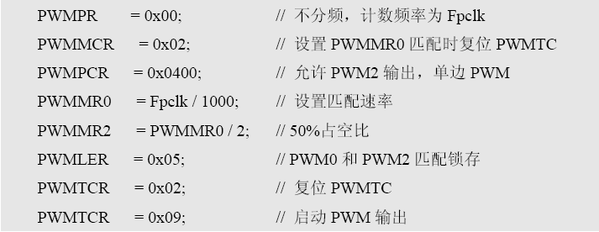

直接上程序图说明：



   1,PWMPR的设置决定基准PWM定时器频率，而PWMMR0的设置则表示PWMMR0去和PWM定时器频率相匹配，匹配时复位，也就是产生下降沿。


   2，PWMMR0匹配速率决定了输出电压的稳定性而不是电压值，这点非常重要。


    ----本人亲测，当匹配速率低时，输出电压不稳定，在一定的值内跳变，如当PWMMR0 = Fpclk/100时，输出为1.62V～1.65V跳变，如当PWMMR0 = Fpclk/1000时，输出为1.65V稳定不变。（管脚输出电压为标准3.3V）。


    ----匹配速率决定不了输出电压值，这点可以理解。因为PWM波输出其实是平均电压，也就是单位时间内的电压，而占空比一般不变，所以总的关段时间在任何频率下都是一样的，继而输出电压是不会变的。


   3，在实际应用中，PWMMR0的匹配速率由开关管IGBT的开关速率决定，不是定值，由于开关管开关频率不一样，所以便有了输出值的稳定性区别。PWM输出频率一般由PWM波周期来换算。


   4，PWMMR2 = PWMMR0/2，设置占空比50%，主要都用这种方式实现电压的变化，也叫定频调压。如PWMMR2 = PWMMR0/3,则输出占空比为1/3的波。该波作用在下端的IGBT上，使其产生相应于工程需要的电压。
